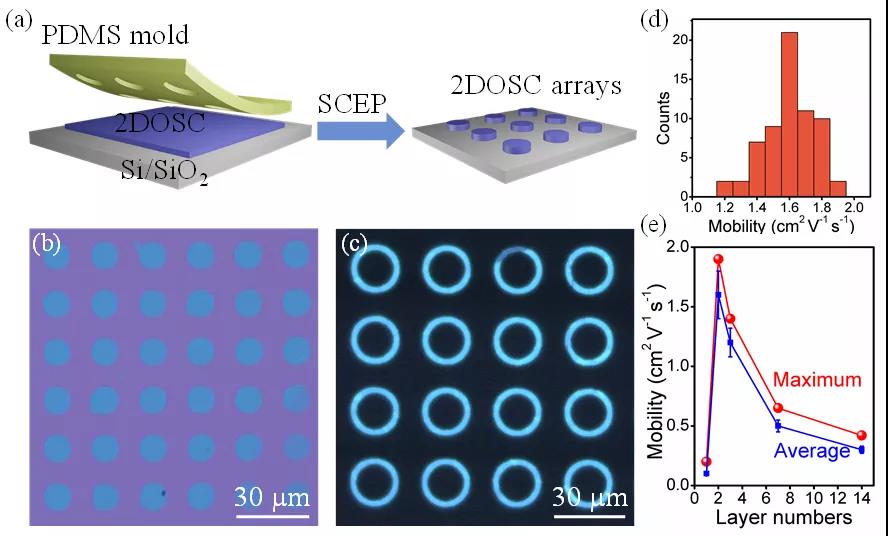

近日，我院李立强教授等在《Advanced Materials》期刊发表高水平论文，报道了一种制备高分辨层数可控2DOSC阵列的方法。该研究首先通过有机半导体晶体工程方法制备了大面积层数可控的2DOSCs；然后，通过聚二甲基硅氧烷（PDMS）模板辅助的选择性接触蒸发印刷（SCEP）技术制备了高分辨层数可控的2DOSC阵列。研究表明，基于2DOSC阵列的OFETs具有优异的电学性能和均匀性。其中，基于2,6-bis(4-hexylphenyl)anthracene (C6-DPA) 2DOSC阵列的OFETs平均迁移率达到1.6 cm2 V-1 s-1，迁移率相对变化率仅为12.5%。这种策略可用于制备多种有机半导体二维晶体和图案阵列。这项工作对推动2DOSCs实现低成本和大面积光电应用具有指导和借鉴意义。

该项目研究同时获得国家重点研发计划(2017YFA0204503, 2018YFA0703200),国家自然科学基金(91833306, 51633006, 51703159, 51733004, 51725304, 52003189, 21875158),中国科学院战略性先导研究(XDB12030300)和中国博士后科学基金(2020M680875, 2021T140508)等项目的资助。

文章链接：https://onlinelibrary.wiley.com/doi/10.1002/adma.202104166?af=R
